Комплектные трансформаторные подстанции (КТП) от 74 000р.

Производим все типы подстанций:

КТП, КТПН, КТП-П, КТП-Т, 2 КТП и пр

Мощностью от 25 кВа до 6300 кВа,

на напряжение от 6 кв до 35 кВ

Трансформаторы силовые

Производим всю линейку масляных и сухих трансформаторов

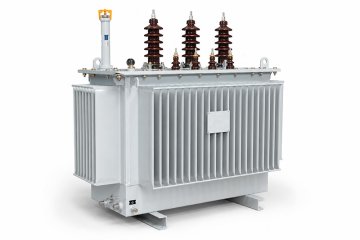

ТМ, ТМГ, ТМН, ТМПН, ТМПНГ, ТМЗ, ТМЖ, ТМФ, ТМЭ, ТМЭГ

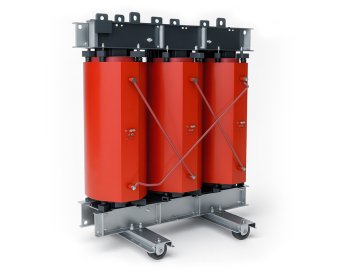

ТС, ТСЛ, ТСЗ, ТСЗГЛ

мощностью от 25 кВа до 6300 кВа,

на напряжение от 6 кв до 35 кВ

Екатеринбургский завод высоковольтного оборудования

Производство подстанций и трансформаторов

12 лет на рынке

Многолетний опыт работы в сфере производства электрооборудования.

Мы производитель

Вы получаете продукцию напрямую - гарантируем минимальные цены.

3 года гарантии

На всю выпускаемую нами продукцию действует гарантия 3 года.

Все сертификаты

Высокое качество продукции подтверждается сертификатами, а также многолетним сотрудничеством с крупными заказчиками по всей России.

Собственный автотранспорт

Осуществляем доставку продукции в любую точку России и СНГ.

Современное оборудование

Изготовление изделий по самым высоким международным стандартам качества.

Обязательность

Все соглашения с клиентом мы закрепляем письменно, и соблюдаем не только все обязательства, условия, и сроки, указанные в контракте, но и устные договоренности.

Прозрачность

В любое время клиенты могут проверять ход и качество нашей работы.

Стабильность

Мы — стабильное и высокотехнологичное предприятие. Мы были вчера, есть сегодня и будем завтра.

Комплектные трансформаторные подстанции (КТП)Мощность от 25 кВа до 6300 кВаНапряжение от 6 кВ до 35 кВа

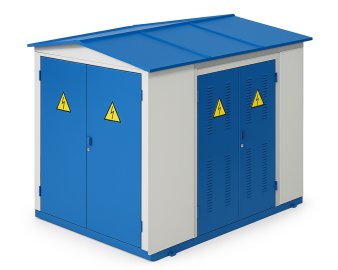

Трансформаторные подстанции киоскового типа тупиковые КТП-Т 25-2500 кВа

Проходная трансформаторная подстанция КТП-П 25 2500 кВа

Двухтрансформаторная подстанция тупиковая 2КТП-Т 25-2500 кВа

Двухтрансформаторная подстанция проходного типа 2КТП-П 25-2500 кВа

Мачтовые трансформаторные подстанции КТП

Столбовые трансформаторные подстанции СТП 25-250 кВА

Трансформаторная сэндвич подстанция утепленная Б КТП 25-2500 кВА

Трансформаторные подстанции киоскового типа тупиковые КТП-Т 25-2500 кВа

от 155 000 руб.

КТП-ТВ (К)-25...2500/10(6)/0,4 ГОСТ 14695-80 Тип: тупиковые, воздушные (кабельные), киосковые

Стоимость тупиковой подстанции КТП (Цена без трансформатора)

НаименованиеЦена
 с НДС
КТП Тупикового типа, без разъединителя
Подстанция КТП-ТВ  63-250/10(6)/0,4155 000
Подстанция КТП-ТВ  400/10(6)/0,4175 000
Подстанция КТП-ТВ  630/10(6)/0,4190 000
Подстанция КТП-ТВ  1000/10(6)/0,4220 000
Подстанция КТП-ТВ  1600 и выше300 000
КТП Тупикового типа, разъединитель РВЗ
Подстанция КТП-ТК  63-250/10(6)/0,4 175 000
Подстанция КТП-ТК  400/10(6)/0,4185 000
Подстанция КТП-ТК  630/10(6)/0,4 210 000
КТП Тупикового типа, разъединитель ВНА
Подстанция КТП-ТК  63-250/10(6)/0,4 185 000
Подстанция КТП-ТК  400/10(6)/0,4 195 000
Подстанция КТП-ТК  630/10(6)/0,4 210 000
Подстанция КТП-ТК  1000/10(6)/0,4 240 000
Подстанция КТП-ТК  1600 и выше330 000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КТП киоскового типа: технические характеристики

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 63кВА до 1000 кВА


Технические параметры

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

25-2500

Номинальное напряжение на стороне высокого напряжения (ВН), кВ

6;10

Номинальное напряжение на стороне низкого напряжения (НН), кВ

0,4

Ток электрической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Исполнение по вводу ВН

Кабельный, воздушный

Исполнение по выводу НН

Кабельный, воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий

5 (10)

КТП-ТК - Габаритные размеры, не более, мм в транспортном состоянии (L*B*H )

2760*2100*2400

КТП-ТВ - Габаритные размеры, не более, мм в транспортном состоянии (L*B*H (Н1)

1900*2100*2400(4000)

Масса не более, кг

1200

Назначение киосковой подстанции

Трансформаторные подстанции киоскового типа КТП-Т используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.


Применение

Трансформаторные подстанции КТП-Т применяются в наружных установках. Предназначены для электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов в радиальных схемах распределительных сетей.


Индивидуальный заказ

По индивидуальному заказу мы можем изготовить данное оборудование на мощность трансформаторов от 1600кВА до 2500кВА.

При необходимости трансформаторные подстанции киоскового типа мощностью до 400 КВа наши специалисты могут изготовить в уменьшенном исполнении.



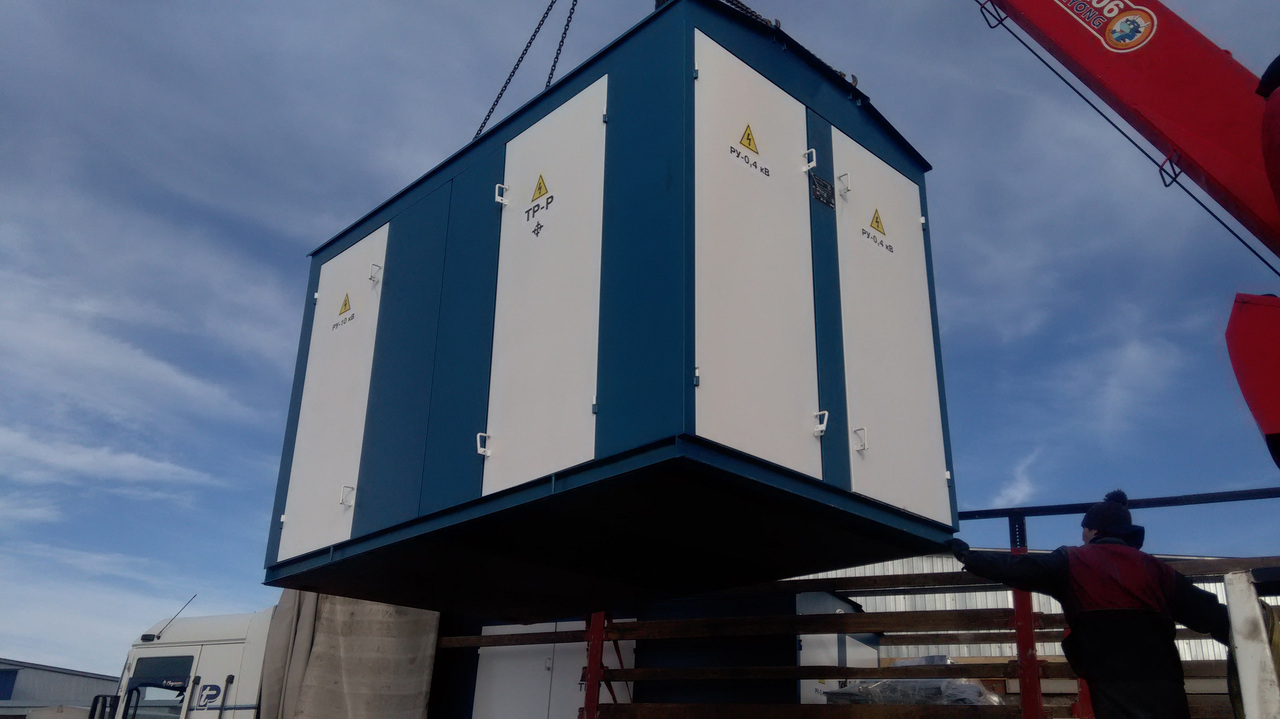

Проходная трансформаторная подстанция КТП-П 25 2500 кВа

от 255 000 руб.

КТП-ПВ (К)-25...2500/10(6)/0,4 ГОСТ 14695-80 Тип: проходные, воздушные (кабельные), киосковые

Стоимость тупиковой подстанции КТП (Цена без трансформатора)

НаименованиеЦена
 с НДС
КТП Проходного типа
Подстанция КТП-ТВ  63-250/10(6)/0,4255 000
Подстанция КТП-ТВ  400/10(6)/0,4265 000
Подстанция КТП-ТВ  630/10(6)/0,4280 000
Подстанция КТП-ТВ  1000/10(6)/0,4310 000
Подстанция КТП-ТВ  1600 и выше400 000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КТП киоскового типа: технические характеристики

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 63кВА до 1000 кВА


Технические параметры

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

25-2500

Номинальное напряжение на стороне высокого напряжения (ВН), кВ

6;10

Номинальное напряжение на стороне низкого напряжения (НН), кВ

0,4

Ток электрической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Исполнение по вводу ВН

Кабельный, воздушный

Исполнение по выводу НН

Кабельный, воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий

5 (10)

КТП-ТК - Габаритные размеры, не более, мм в транспортном состоянии (L*B*H )

2760*2100*2400

КТП-ТВ - Габаритные размеры, не более, мм в транспортном состоянии (L*B*H (Н1)

1900*2100*2400(4000)

Масса не более, кг

1200

  • Назначение киосковой подстанции

Трансформаторные подстанции киоскового типа КТП-Т используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.

  • Применение

Трансформаторные подстанции КТП-Т применяются в наружных установках. Предназначены для электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов в радиальных схемах распределительных сетей.

  • Индивидуальный заказ

По индивидуальному заказу мы можем изготовить данное оборудование на мощность трансформаторов от 1600кВА до 2500кВА.

При необходимости трансформаторные подстанции киоскового типа мощностью до 400 КВа наши специалисты могут изготовить в уменьшенном исполнении.

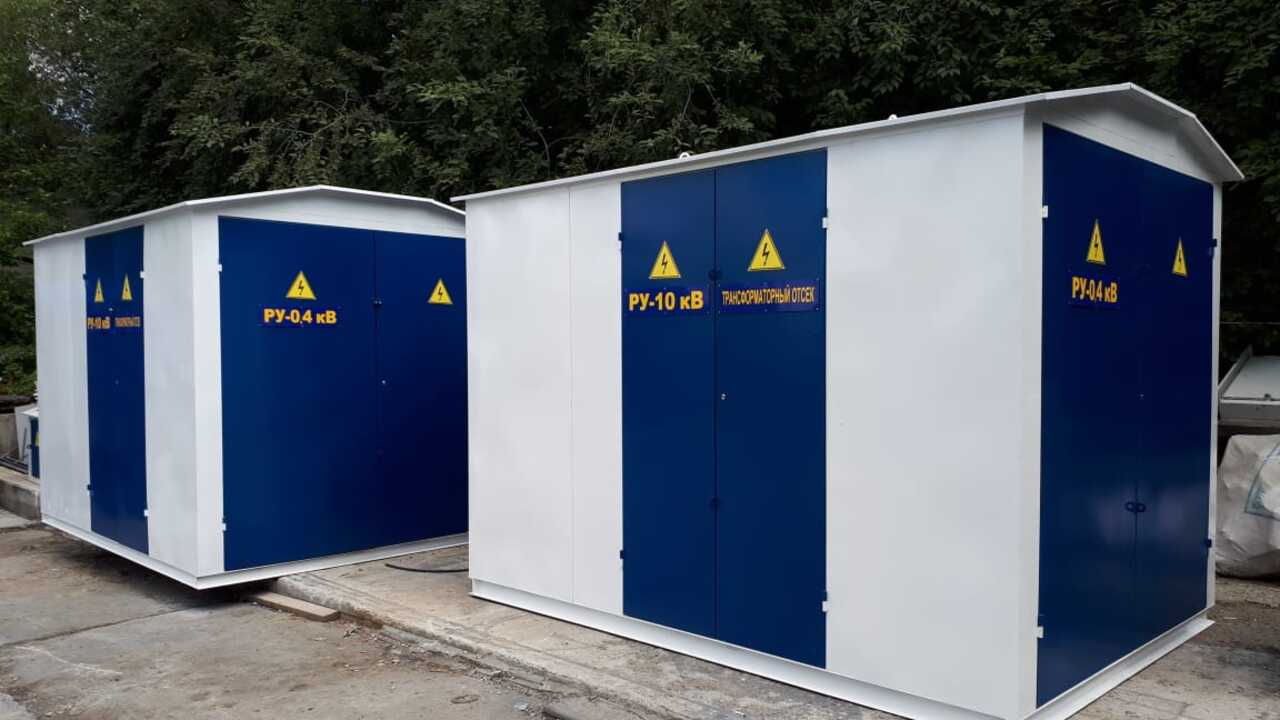

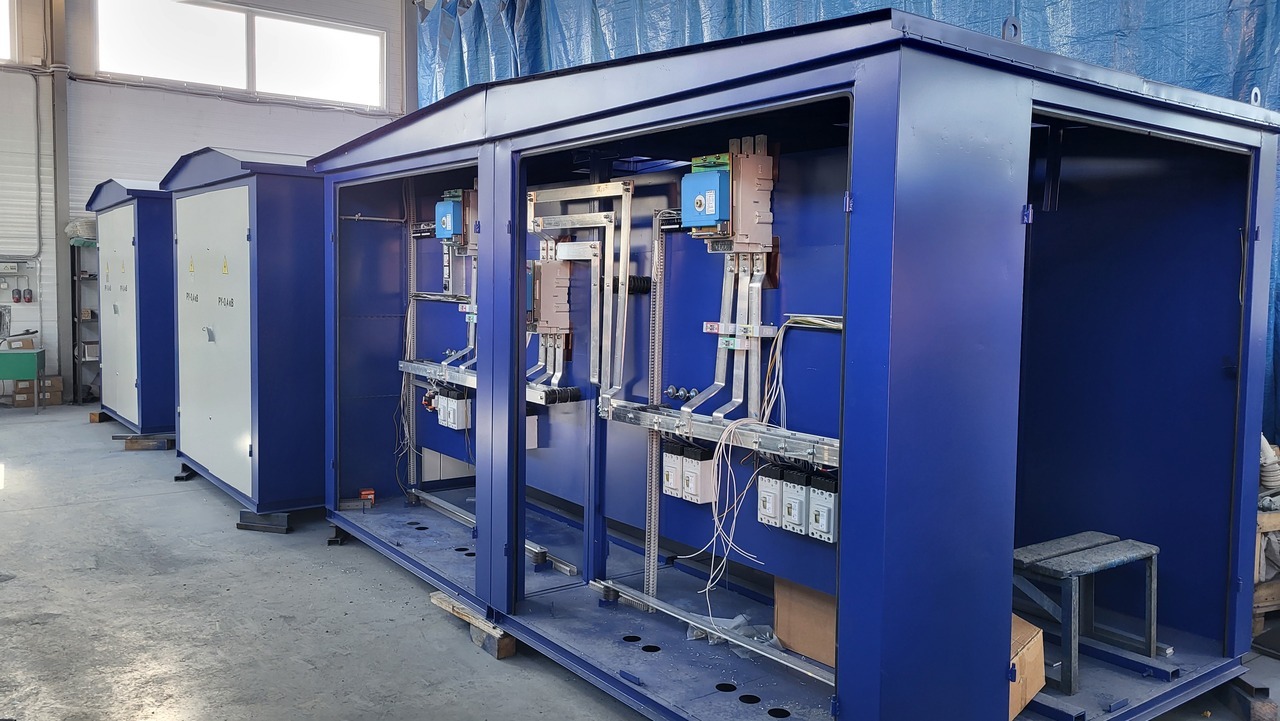

Двухтрансформаторная подстанция тупиковая 2КТП-Т 25-2500 кВа

от 345 000 руб.

2КТП-ТВ(К)-25...2500/10(6)/0,4 ГОСТ 14695-80 Тип: тупиковые, воздушные (кабельные), киосковые

Стоимость подстанции 2КТП тупикового типа (Цена без трансформатора)


2 КТП Тупикового типа без разъединителя
Подстанция 2КТП-ТВ 63-250345 000
Подстанция 2КТП-ТВ 400385 000
Подстанция 2КТП-ТВ 630415 000
Подстанция 2КТП-ТВ 1000475 000
Подстанция 2КТП-ТВ 1600 и вышеПо заданию
2 КТП Тупикового типа разъединитель ВНА
Подстанция 2КТП-ТК 63-250405 000
Подстанция 2КТП-ТК 400425 000
Подстанция 2КТП-ТК 630455 000
Подстанция 2КТП-ТК 1000515 000
Подстанция 2КТП-ТК 1600 и вышеПо заданию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

2*25-2500

Номинальное напряжение на стороне
 высокого напряжения (ВН), кВ

6;10

Номинальное напряжение на стороне
низкого напряжения (НН), кВ

0,4

Ток электрической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Исполнение по вводу ВН

Кабельный, воздушный

Исполнение по выводу НН

Кабельный, воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий

5 (10)

2 КТП-ТКГабаритные размеры, не более, мм в транспортном состоянии (L*B (В1)*H)

2800*2100(5000)*2400

2 КТП-ТВГабаритные размеры, не более, мм в транспортном состоянии (L*B (В1)*H (Н1)

1900*2100(5000) *2400(4000)

Масса не более, кг
  • Назначение

Двухтрансформаторные подстанции 2КТП-Т используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.

  • Применение

Подстанции 2КТП-Т применяются в наружных установках. Они могут быть использованы как подстанции городского типа, так как предназначены для электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов в радиальных схемах распределительных сетей.

  • Характеристики

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 25 кВА до 2500 кВА. При необходимости трансформаторные подстанции городского типа «киоск» мощностью до 400 КВа наши специалисты могут изготовить в уменьшенном исполнении.

Двухтрансформаторная подстанция проходного типа 2КТП-П 25-2500 кВа

от 545 000 руб

2КТП-ПВ(К)-25...1000/10(6)/0,4 ГОСТ 14695-80 Тип: проходные, воздушные (кабельные), киосковые

Стоимость подстанции 2КТП тупикового типа (Цена без трансформатора)

2 КТП Проходного типа
Подстанция 2КТП-П 63-160545 000
Подстанция 2КТП-П 400565 000
Подстанция 2КТП-П 630595 000
Подстанция 2КТП-П 1000655 000
Подстанция 2КТП-П 1600 и вышеПо заданию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 25 кВА до 1000 кВА


НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

2*25-2500

Номинальное напряжение на стороне  высокого напряжения (ВН), кВ

6;10

Номинальное напряжение на стороне низкого напряжения (НН), кВ

0,4

Ток электрической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Исполнение по вводу ВН

Кабельный, воздушный

Исполнение по выводу НН

Кабельный, воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий

5 (10)

2 КТП-ПК - Габаритные размеры, не более, мм в транспортном состоянии (L*B (В1)*H)

3050*2100(5000)*2400

2 КТП-ПВ - Габаритные размеры, не более, мм в транспортном состоянии (L*B (В1)*H (Н1)

3050*2100(5000) *2400(4000)

Масса не более, кг

2*1400

  • Назначение

Двухтрансформаторные подстанции 2КТП-П используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.

  • Применение

Подстанции 2КТП-П применяются в наружных установках. Предназначены для электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов в радиальных схемах распределительных сетей.

  • Индивидуальный заказ

По индивидуальному заказу мы можем изготовить данное оборудование на мощность трансформаторов от 1600кВА до 2500кВА.

При необходимости трансформаторные подстанции типа «киоск» мощностью до 400 КВа наши специалисты могут изготовить в уменьшенном исполнении.

Мачтовые трансформаторные подстанции КТП

от 74 000 руб

КТП-ВМ-25...250/10(6)/0,4 ГОСТ 14695-80 Тип: тупиковые, воздушные (кабельные), столбовые

УСЛОВИЯ ПРОДАЖИ

Каждая мачтовая трансформаторная подстанция, изготовленная на производственном объединении STELZ, поставляется в виде отдельных блоков, которые собираются в единое устройство на месте установки. Это сделано с целью уменьшения габаритов КТП и осуществления автомобильных перевозок в рамках габаритных грузов. Внутреннее оборудование шкафов высокой и низкой стороны полностью укомплектовано и смонтировано в рабочем положении. Объемы монтажных работ связанных со сборкой минимальны и не требуют особо высокой квалификации.

Силовой трансформатор и вентильный разрядник (ОПН) поставляются по отдельному заказу и в базовую комплектацию не входят. При необходимости специалисты предприятия окажут квалифицированную помощь в подборе необходимого оборудования.

Изготовленные на производственном объединении STELZ, мачтовые подстанции отличаются высоким качеством изготовления, надежностью в эксплуатации, большим сроком службы и полным соответствием всем существующим нормам и правилам.

Установка мачтовых подстанций заводской сборки снижает затраты на производство монтажных работ и значительно сокращает время пускового комплекса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
Мощность силового трансформатора, кВА
25-250
Номинальное напряжение на стороне высокого напряжения (ВН), кВ
6;10
Номинальное напряжение на стороне
низкого напряжения (НН), кВ
0,4
Ток электрической стойкости на стороне ВН, кА
20
Ток термической стойкости на стороне ВН, кА
16
Исполнение по вводу ВН
Воздушный
Исполнение по выводу НН
Воздушный
Степень защиты по ГОСТ 14254
Ip23
Количество отходящих линий
3
КТП-ВМ
Габаритные размеры, не более, мм в транспортном состоянии (L*B*H )
1100*1000*2780
Масса не более, кг
220


  • Назначение

Выпускаемые Производственным объединением STELZ в Екатеринбурге, мачтовые трансформаторные подстанции КТП ВМ 25…250/10(6)/0,4, обеспечивают работу силового понижающего трансформатора 10 (6)/0,4 кВ. При этом мощность установленного силового трансформатора может быть в пределах от 25 до 250 кВА. Такая мачтовая КТП относится к тупиковому типу и может иметь воздушное, кабельное или столбовое подключение.

  • Применение

Мачтовая трансформаторная подстанция может быть установлена для обеспечения электрической энергией фермерских хозяйств, садоводческих участков, малых населенных пунктов, гаражных кооперативов, небольших промышленных объектов, водных и нефтяных скважин, железнодорожных объектов и в других случаях, когда мощность энергопотребления не превышает 250 кВА.

  • Конструкция

Мачтовая трансформаторная подстанция состоит из вводного шкафа, на котором расположены воздушные вводы высокого напряжения, силового трансформатора и распределительного шкафа на стороне низкого напряжения.

Трансформатор и шкафы, входящие в состав КТП, установлены на специальной сварной металлической раме. При доставке к месту установки трансформаторная подстанция транспортируется в разобранном виде. При этом высота КТП составляет не более 1800 мм.

Столбовые трансформаторные подстанции СТП 25-250 кВА

от 74 000 руб

КТП-ВМ-25...250/10(6)/0,4 ГОСТ 14695-80 Тип: тупиковые, воздушные (кабельные), столбовые

В типовой комплект поставки столбовой подстанции входит:

  • приемная траверса
  • траверса отходящих линий
  • рама крепления высоковольтных предохранителей
  • площадка для установки силового трансформатора
  • высоковольтные предохранители ПКТ
  • ограничители перенапряжений ОПНП
  • силовой трансформатор марки ТМ или ТМГ
  • кабельная перемычка для подключения силового трансформатора
  • шкаф РУНН 0,4 кВ в сборе (вводной рубильник ВР32-35, счетчик электроэнергии, приборы контроля на вводе, блок уличного освещения, отходящие линии на автоматических выключателях, ограничители перенапряжений)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
Мощность силового трансформатора, кВА
25-250
Номинальное напряжение на стороне высокого напряжения (ВН), кВ
6;10
Номинальное напряжение на стороне
низкого напряжения (НН), кВ
0,4
Ток электрической стойкости на стороне ВН, кА
20
Ток термической стойкости на стороне ВН, кА
16
Исполнение по вводу ВН
Воздушный
Исполнение по выводу НН
Воздушный
Степень защиты по ГОСТ 14254
Ip23
Количество отходящих линий
3
Масса не более, кг
220
  • Защита СТП подстанции

В КТПС предусмотрена защита от атмосферных перенапряжений, межфазных замыканий и однофазных замыканий на землю.

Также подстанция оборудована электрическими и механическими блокировками, обеспечивающими безопасную работу обслуживающего персонала.

Стоимость подстанции указана в типовой комплектации без силового трансформатора. Окончательная цена столбовой подстанции определяется на основе заполненного опросного листа.

  • Шкаф РУНН

РУНН представляет собой закрытый шкаф с размещенной в нем аппаратурой. Шкаф выполнен из стали толщиной 2 мм с порошковым покрытием. Дверь шкафа имеет резиновое уплотнение, выдвижные ригеля и закрывается на навесной замок.

Основные части и оборудование столбовой трансформаторной подстанции КТПС крепятся на железобетонной стойке СВ 105 или СВ 110.

Подстанция подключается к ЛЭП посредством разъединителя наружной установки РЛНД-10/400, установленного на ближайшей к подстанции опоре. Разъединитель РЛНД и металлоконструкции для его монтажа в типовой комплект поставки не входят.

Трансформаторная сэндвич подстанция утепленная Б КТП 25-2500 кВА

от 350 000 руб

БКТП-ТВ (К)-25...1600/10(6)/0,4 ГОСТ 14695-80 Тип: тупиковые, воздушные (кабельные), киосковые

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические параметры, приведенные в таблицах, относятся к типовым трансформаторным подстанциям стандартной комплектации, мощность которых составляет от 63кВА до 2500 кВА.


Технические параметры

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Мощность силового трансформатора, кВА

25-2500

Номинальное напряжение на стороне высокого напряжения (ВН), кВ

6;10

Номинальное напряжение на стороне низкого напряжения (НН), кВ

0,4

Ток электрической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Исполнение по вводу ВН

Кабельный, воздушный

Исполнение по выводу НН

Кабельный, воздушный

Степень защиты по ГОСТ 14254

Ip23

Количество отходящих линий

5 (10)

КТП-ТК - Габаритные размеры, не более, мм в транспортном состоянии (L*B*H )

2760*2100*2400

КТП-ТВ - Габаритные размеры, не более, мм в транспортном состоянии (L*B*H (Н1)

1900*2100*2400(4000)

Масса не более, кг

1200

  • Назначение

Трансформаторные подстанции БКТП-Т используются для приема, распределения и преобразования электрической энергии трехфазного переменного тока промышленной частоты.

  • Применение

БКТП в утеплённой оболочке, состоит из современных теплоизолированных панелей типа "Сэндвич" с использованием утеплителя. Это могут быть как однотрансформаторные БКТП , так и двухтрансформаторные подстанции 2 БКТП.

Подстанции утепленные БКТП с панелями типа "Сэндвич" в основном используются в условиях холодного климата и крайнего севера. Цена подстанции БКТП и 2 БКТП как правило выше стандартного исполнения подстанции КТП и 2 КТП из металла, но обеспечивает надежную и бесперебойную работу оборудования.

Трансформаторные подстанции БКТП применяются в наружных установках. Предназначены для электроснабжения промышленных предприятий, коммунальных, сельскохозяйственных и других объектов в радиальных схемах распределительных сетей

  • Индивидуальный заказ

По индивидуальному заказу мы можем изготовить данное оборудование на мощность трансформаторов от 1600кВА до 2500кВА.

При необходимости трансформаторные подстанции типа «киоск» мощностью до 400 КВа наши специалисты могут изготовить в уменьшенном исполнении.

Трансформаторы силовыеМощность от 25 кВа до 6300 кВаНапряжение от 6 кВ до 35 кВа

ТМГ

ТМ

ТМЗ

ТС/ТСЗ/ТСЗЛ/ТСЗГЛ

Трансформаторы силовые масляные ТМГ

от 78 000 руб.

Технические характеристики силовых трансформаторов ТМГ

Трансформаторы силовые масляные ТМ

от 78 000 руб.

Технические характеристики силовых трансформаторов ТМ

Габаритно-весовые характеристики силовых трансформаторов ТМ

Трансформаторы силовые масляные ТМЗ

от 265 000 руб.

Технические характеристики силовых трансформаторов ТМЗ

Трансформаторы силовые сухие ТС/ТСЗ/ТСЗЛ/ТСЗГЛ

от 229 000 руб.

О предприятии

Екатеринбургский Завод Высоковольтного Оборудования производит:

Трансформаторные подстанции и силовые трансформаторы

Мощностью от 25 до 6300 кВа

Напряжением от 6 до 35 кВ

Все типы и виды:


Трансформаторы масляные:

ТМ/ТМГ/ТМЗ/ТМЖ/ТМН/ТМПН/ТМГФ и пр


Трансформаторы сухие:

ТСЛ/ТСЗ/ТСЗЛ/ТСЗГЛ и пр


Подстанции трансформаторные:

КТП, КТПН, КТП-П, МТП, СТП, МТП, 2 КТП, 2 КТПН и пр


Что мы можем дать Вам:

Минимальные цены -так как мы являемся производителями

Современные технологии производства

Оборудование в наличии на складе

Гарантия до 36 месяцев.

Сертификаты и паспорта на все оборудование

Доставка по РФ и СНГ

ЗВОНИТЕ МЫ УСЛЫШИМ ЛЮБОЕ ВАШЕ ПОЖЕЛАНИЕ!!!

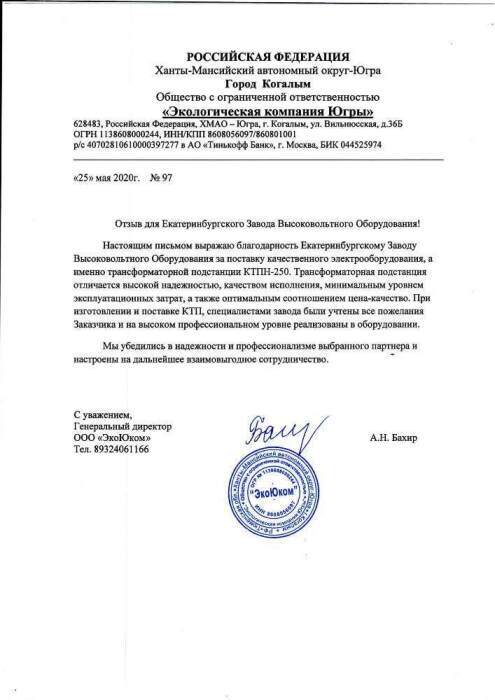

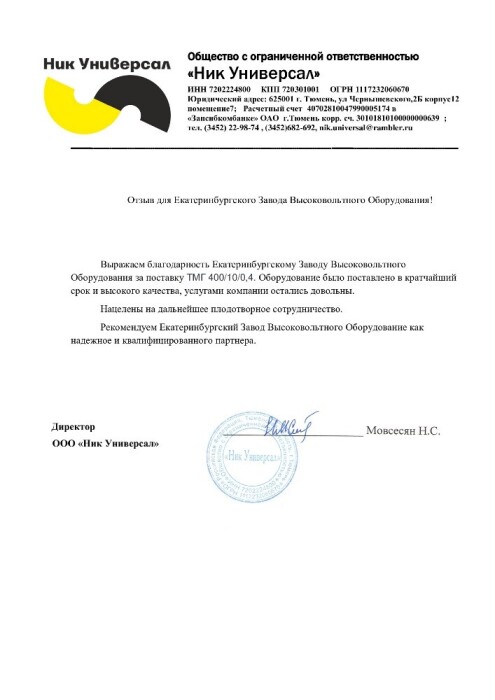

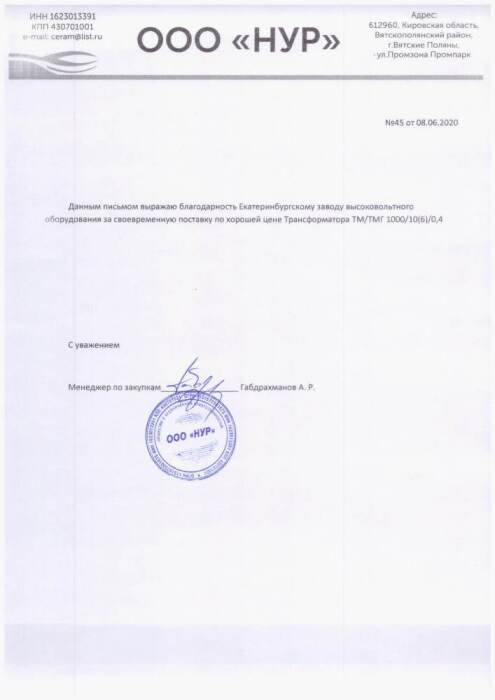

Отзывы о нашей компании

1 / 23

О нашей компании

Мы поставляем Вам отличные подстанции со сроком гарантии до 3 лет и сроком службы более 25 лет.

В комплекте прилагаются декларации о соответствии, паспорта на продукцию и комплектующие.

НАШИ КОНТАКТЫ

г. Екатеринбург, ул. Чайковского, 11

© 2018 ООО "Екатеринбургский Завод Высоковольтного Оборудования"

Наверх
