Пункты коммерческого учета (ПКУ-10)

Пункты коммерческого учёта электроэнергии ПКУ-10 предназначены для точного измерения, учёта и контроля потребления электроэнергии в распределительных сетях среднего напряжения. Оборудование применяется в сетях 6(10) кВ и позволяет учитывать как активную, так и реактивную электроэнергию, обеспечивая прозрачность расчётов и контроль энергопотребления.

ПКУ-10 рассчитаны на работу с трёхфазным переменным током частотой 50 Гц и номинальным током до 630 А. Конструкция пунктов коммерческого учёта позволяет устанавливать оборудование непосредственно на существующие опоры воздушных линий электропередачи без необходимости устройства дополнительных фундаментов, землеотводов или капитальных сооружений. Это существенно сокращает сроки монтажа и снижает затраты на внедрение системы учёта.

Пункты коммерческого учёта ПКУ-10 применяются в распределительных сетях энергоснабжающих и сетевых организаций, на объектах промышленности, инфраструктуры и коммунального хозяйства. Оборудование используется для организации коммерческого и технического учёта электроэнергии, контроля баланса мощности и передачи данных в автоматизированные системы учёта.

ПКУ-10 подходят для установки на:

• воздушных линиях электропередачи 6–10 кВ;
• распределительных участках сетей;
• границах балансовой принадлежности;
• объектах с повышенными требованиями к точности учёта.

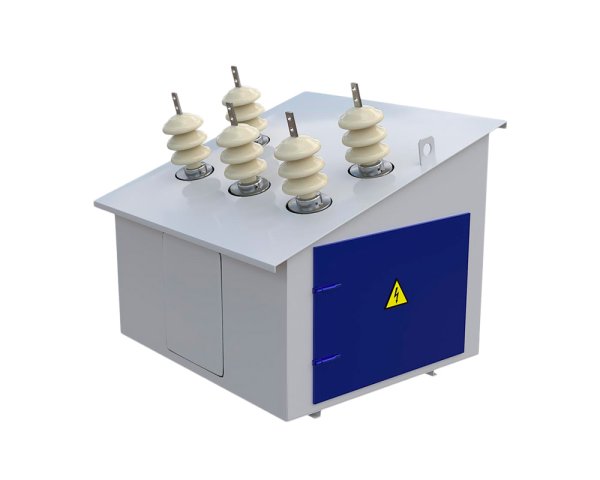

Пункт коммерческого учёта ПКУ-10 состоит из двух функциональных модулей: высоковольтного измерительного модуля (ВМ) и низковольтного модуля (НМ).

Высоковольтный модуль выполнен в виде прочного металлического корпуса, в крышу которого встроены изоляторы для подключения к главным цепям. В зависимости от схемы измерения ВМ может изготавливаться в различных конфигурациях.

Наличие дверей с обеих сторон корпуса обеспечивает удобный доступ к оборудованию для осмотра, обслуживания и ремонта при снятом напряжении.

Низковольтный модуль представляет собой навесной металлический шкаф с уплотнённой дверью, предотвращающей несанкционированный доступ. Внутри размещена фальшпанель с окнами для визуального контроля показаний счётчика электроэнергии.

Металлоконструкция ПКУ-10 покрыта порошковой краской толщиной до 150 мкм, что обеспечивает устойчивость к коррозии, воздействию окружающей среды и длительный срок службы оборудования. Для защиты от коммутационных и атмосферных перенапряжений применяются ограничители перенапряжений (ОПН), устанавливаемые на отдельной траверсе.

Электрическая связь между высоковольтным и низковольтным модулями выполняется с использованием жгута проводов, проложенного в металлорукаве, что повышает надёжность и безопасность эксплуатации.

• В комплект поставки входит монтажный набор, включающий металлическую платформу и складную опорную раму, что упрощает транспортировку и установку ПКУ-10 на объекте.

ПКУ-10 поддерживают два режима съёма показаний:

• местный режим — визуальный контроль показаний счётчика;
• дистанционный режим — передача данных на диспетчерский пункт по проводным или беспроводным каналам связи.

Это позволяет интегрировать пункты коммерческого учёта в современные автоматизированные системы контроля и управления энергопотреблением.

• точный коммерческий учёт электроэнергии 6–10 кВ;
• установка без капитального строительства;
• надёжная защита от внешних воздействий;
• удобство обслуживания и эксплуатации;
• возможность дистанционного сбора данных;
• заводское изготовление и контроль качества;
• полный комплект технической документации.

Оставьте заявку, и специалисты подготовят оптимальную конфигурацию ПКУ-10, рассчитают стоимость и обеспечат поставку оборудования на объект.
