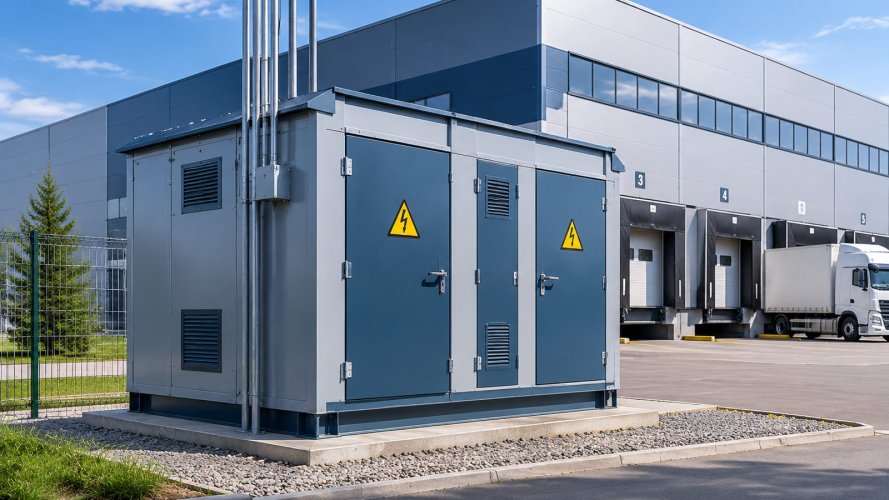

Как выбрать трансформаторную подстанцию для склада и логистического комплекса

Какие нагрузки учитывают при проектировании электроснабжения склада

Мощность подстанции для склада определяют не по площади здания, а по составу и режиму работы электроприемников. В расчет включают освещение, вентиляцию, отопление и кондиционирование, зарядные устройства погрузчиков, конвейеры, доковое оборудование, насосы, серверные, системы пожарной защиты и резервируемые технологические линии. Для объектов с распределительными зонами и постоянной работой техники часто применяют трансформаторные подстанции киоскового исполнения, состав которых подбирают по расчетной нагрузке и требуемой категории надежности

Отдельно оценивают пусковые токи двигателей, график одновременной работы оборудования и перспективное расширение комплекса. Зарядка аккумуляторной техники может создавать длительную существенную нагрузку, а частотные преобразователи, ИБП и LED-освещение - искажения сети и реактивную мощность. Упрощенный расчет служит для предварительного выбора, но сечения кабелей, уставки защит, компенсацию реактивной мощности и мощность трансформаторов необходимо подтвердить проектным расчетом

• Рабочее и аварийное освещение складских, экспедиционных и наружных зон
• Зарядные станции электропогрузчиков, штабелеров и другой складской техники
• Конвейеры, сортировочное оборудование, доклевеллеры и перегрузочные механизмы
• Вентиляция, дымоудаление, кондиционирование, отопление и тепловые завесы
• Насосы водоснабжения, пожаротушения и канализации
• ИТ-инфраструктура, системы контроля доступа, видеонаблюдение и связь
• Резерв мощности для новых арендаторов, дополнительных ворот и расширения склада

Пошаговый алгоритм выбора КТП

Выбор комплектной трансформаторной подстанции для склада начинают с расчета нагрузок и условий подключения, затем определяют схему, мощность трансформатора, состав РУ и исполнение корпуса

Как определить мощность и конфигурацию подстанции

Мощность КТП принимают по расчетной нагрузке склада с учетом коэффициентов спроса, пусковых токов оборудования и резерва на развитие. Предварительный выбор выполняют по таблице, затем решение проверяют проектным расчетом, техническими условиями и требованиями к категории надежности

Как выбрать исполнение КТП для складского объекта

Для складского и логистического комплекса исполнение КТП выбирают по условиям размещения, требуемой надежности и составу оборудования. Если подстанция размещается на территории с нормальными климатическими условиями и доступна для обслуживания, обычно рассматривают КТП киоскового исполнения. Для холодных регионов, наружной установки с повышенными требованиями к защите оборудования или размещения рядом с рабочими зонами применяют утепленные КТПБ

При наличии нескольких независимых вводов, противопожарных систем, холодильного оборудования, сортировочных линий и других ответственных нагрузок может потребоваться подстанция 2 КТП. Два трансформатора позволяют разделить нагрузки по секциям и сохранить питание части потребителей при отключении одного агрегата, если схема предусматривает необходимое резервирование

Для компактного объекта с одной основной группой нагрузок можно рассмотреть однотрансформаторную КТП. При этом следует проверить категорию надежности электроприемников, возможность резервного питания от внешней сети и допустимое время восстановления электроснабжения. Для ответственных потребителей резервирование часто выполняют не только трансформаторами, но и отдельными линиями, АВР, ДГУ или ИБП

При размещении КТП внутри здания либо в зоне с низкой пожарной нагрузкой и ограничениями по маслу сравнивают масляные и сухие трансформаторы. Сухие трансформаторы удобны для установки в помещениях при соблюдении требований к вентиляции и температурному режиму. Масляные трансформаторы применяют при наличии отдельной площадки, мер по локализации масла и возможности безопасного обслуживания

Для удаленных складских площадок, временных терминалов и объектов с ограниченной площадью застройки дополнительно рассматривают мачтовые подстанции МТП или столбовые подстанции СТП. Их выбор зависит от мощности, высоты установки, способа подвода сети и требований к защите от механических воздействий

Окончательное исполнение определяют после проверки токов короткого замыкания, селективности защит, габаритов оборудования, условий подъезда и требований сетевой организации. Предварительное сравнение КТП не заменяет проектный расчет электроснабжения

• Киосковая КТП для стандартной наружной установки
• Утепленная КТПБ для холодного климата и повышенных требований к защите
• 2 КТП для секционирования и резервирования нагрузок
• КТП с сухим трансформатором для установки в здании
• МТП или СТП для удаленных и компактных площадок

Какие требования проверить до заказа подстанции

До заказа КТП необходимо сопоставить опросный лист, технические условия на присоединение и проектную схему электроснабжения. Проверяют уровень напряжения на стороне ВН и НН, разрешенную мощность, число вводов, категорию надежности, способ учета, расчетные токи короткого замыкания и требования сетевой организации к составу ячеек, релейной защите и автоматике. Для наружного размещения на территории комплекса часто выбирают трансформаторные подстанции киоскового исполнения, но окончательное исполнение зависит от климата, планировки площадки и требований к обслуживанию

Отдельно проверяют возможность доставки и монтажа: подъезд автотранспорта и крана, несущую способность основания, трассы кабелей, зону открывания дверей, безопасные проходы и доступ для замены трансформатора. Для склада с непрерывной логистикой следует заранее определить порядок переключений при ремонте, наличие АВР, секционирования и резервного питания. Параметры заземления, защиты от перенапряжений, пожарные расстояния, токи КЗ и селективность защит подлежат подтверждению проектным расчетом

• Технические условия: точка присоединения, напряжение, разрешенная мощность, граница балансовой принадлежности
• Однолинейная схема: число вводов, секционирование, АВР, учет и состав РУ 6 или 10 кВ
• Категория надежности и перечень нагрузок, требующих резервного питания
• Мощность и исполнение трансформатора, допустимые потери и способ охлаждения
• Расчетные токи короткого замыкания, отключающая способность аппаратов и уставки защит
• Габариты КТП, фундамент, кабельные вводы, транспортный доступ и зона обслуживания
• Климатическое исполнение, степень защиты оболочки, заземление, молниезащита и пожарные требования

Вывод

Выбор трансформаторной подстанции для склада начинается с расчетной нагрузки, категории надежности и технических условий на присоединение. Для стандартного объекта с одной группой потребителей может быть достаточно однотрансформаторной КТП, а для комплекса с холодильным оборудованием, конвейерами, противопожарными системами и круглосуточной логистикой обычно требуется секционирование, АВР и резервирование критичных нагрузок. Исполнение подстанции, число трансформаторов, состав РУ и способ размещения принимают после проверки схемы внешнего питания, токов КЗ, селективности защит, климатических условий и возможностей монтажа. Предварительный подбор следует подтвердить проектным расчетом и согласовать с сетевой организацией
