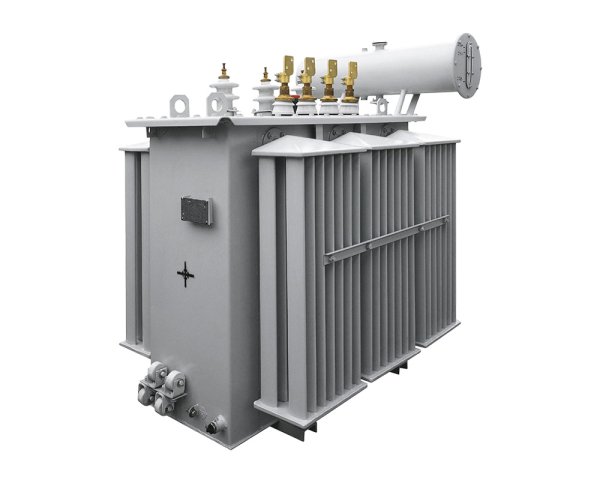

Трансформатор ТМ 400/10(6)/0.4
Трёхфазный масляный трансформатор ТМ-400 предназначен для понижения и повышения напряжения в сетях 50 Гц. Надёжен, рассчитан на умеренный и холодный климат, срок службы — до 30 лет.
от 315 000 руб.
Для точного расчёта стоимости оставьте заявку.
Поставка — прямо от завода ЕЗВО, без посредников. Цена указана ориентировочно и может меняться в зависимости от комплектации.
Трансформаторы, произведённые на нашем заводе
Посмотрите примеры выполненных трансформаторов, собранных на нашем производстве.
-
Собственное производство
-
Сертификаты на продукцию
-
Контроль качества
Рассчитаем КП за 1 день
Оставьте заявку и мы выполним расчет проекта уже на следующий день.
Мы соберем у вас все необходимые данные и подготовим точную техническую спецификацию вместе с индивидуальной схемой КТП — быстро, профессионально, с учётом всех требований.
Технические характеристики трансформаторов ТМ
Номинальная мощность трансформаторов, кВА | Потери холостого хода | Потери короткого замыкания | Ток холостого хода, % | Ток короткого замыкания, % |
ТМ-25 | 120 | 600 | 3,2 | 4,5 |
ТМ-40 | 160 | 880 | 3 | 4,5 |
ТМ-63 | 230 | 1200 | 2,8 | 4,5 |
ТМ-100 | 320 | 1970 | 2,6 | 4,5 |
ТМ-160 | 460 | 2650 | 2,4 | 4,7 |
ТМ-250 | 650 | 3100 | 2,3 | 4,5 |
ТМ-400 | 830 | 5500 | 2,1 | 4,5 |
ТМ-630 | 1050 | 7600 | 2 | 5,5 |
ТМ-1000 | 1550 | 10200 | 1,8 | 5,5 |
ТМ-1250 | 1950 | 13000 | 1,5 | 5,5 |
ТМ-1600 | 2050 | 16000 | 1,3 | 5,5 |
Габаритно-весовые характеристики
Тип трансформатора | Габаритные размеры, мм (Длина*Ширина*Высота) | Масса, кг |
ТМ-25 | 800 х 430 х 970 | 320 |
ТМ-40 | 840 х 450 х 1075 | 430 |
ТМ-63 | 1045 х 500 х 1375 | 510 |
ТМ-100 | 1090 х 770 х 1560 | 760 |
ТМ-160 | 1150 х 820 х 1580 | 985 |
ТМ-250 | 1560 х 930 х 1670 | 1500 |
ТМ-400 | 1750 х 1050 х 1780 | 1890 |
ТМ-630 | 1930 х 1180 х 1910 | 2105 |
ТМ-1000 | 2080 х 1290 х 2150 | 3450 |
ТМ-1250 | 2130 х1290 х 2250 | 3850 |
ТМ-1600 | 2175 х 1290 х 2430 | 4500 |
Силовой масляный трансформатор ТМ 400 — назначение и применение
Трансформаторы серии ТМ отличаются высокой надёжностью, длительным сроком службы и стабильной работой в сложных климатических условиях, что делает их оптимальным решением для подстанций, промышленных объектов и инфраструктурных проектов.
Условия эксплуатации трансформатора ТМ 400
- при температуре окружающей среды от +40 до −45 °C (умеренный климат);
- от +40 до −60 °C (умеренно-холодный климат);
- на высоте до 1000 метров над уровнем моря.
Окружающая среда не должна содержать токопроводящую пыль, агрессивные, химически активные или взрывоопасные газы и пары, способные негативно повлиять на рабочие характеристики оборудования. Эксплуатация трансформатора не допускается в местах с повышенной вибрацией, ударами или сильной тряской.
Конструкция масляного трансформатора ТМ 400
- активную часть;
- переключатель ответвлений;
- герметичный сварной бак;
- крышку с вводами высокого и низкого напряжения;
- расширитель с воздухоосушителем (встроенным или выносным);
- термосифонный фильтр (для моделей с объёмом масла от 1000 кг).
Магнитная система выполнена по стержневой схеме с плоскошихтованной сборкой из холоднокатаной электротехнической стали, что обеспечивает низкие потери и высокую энергоэффективность.
Обмотки и регулирование напряжения
Активная часть надёжно зафиксирована в верхней части бака. Над ней расположен переключатель, к неподвижным контактам которого подключены регулировочные отводы обмоток ВН.
Бак и элементы безопасности
- крюки для подъёма и монтажа;
- заземляющая пластина;
- сливная пробка с возможностью отбора пробы масла;
- опоры для крепления к фундаменту.
Для герметизации всех разъёмных соединений используются уплотнения из маслостойкой резины, обеспечивающие защиту от утечек масла.
Особенности и преимущества трансформаторов ТМ 400
- маслоуказателем;
- воздухоосушителем с сорбентом;
- заливной пробкой.
Такая конструкция обеспечивает стабильную работу оборудования, упрощает техническое обслуживание и продлевает срок эксплуатации.
