Комплектная трансформаторная подстанция киоскового типа КТП

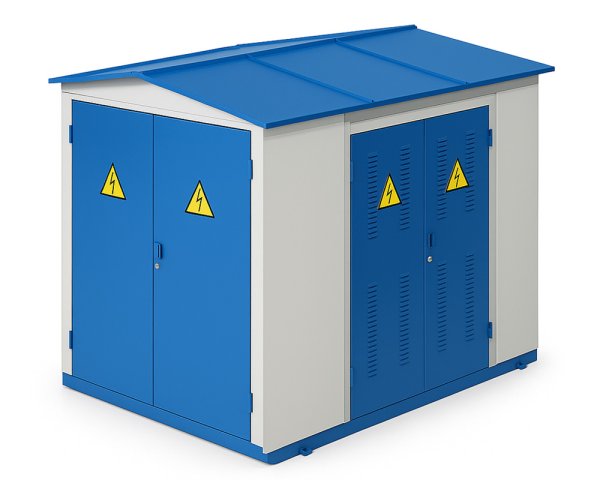

Подстанция КТП 100

Комплектная трансформаторная подстанция КТП 100 предназначена для надёжного электроснабжения объектов ЖКХ, жилых и коммерческих зданий. Эксплуатируется в сетях 6–10/0,4 кВ и обеспечивает стабильную работу.

от 187 000 руб.

Для точного расчёта стоимости оставьте заявку.
Поставка — прямо от завода ЕЗВО, без посредников. Цена указана ориентировочно и может меняться в зависимости от комплектации.

Расчитать стоимость

Опросный лист

Скачать чертеж

Конфигурации подстанции

Подстанция КТП-ТВ 100

от 187 000 р.

Киосковая трансформаторная подстанция для наружной установки и сетей 6–10/0,4 кВ.

Подстанция КТП-ТК 100

от 261 800 р.

Киосковая подстанция 100 кВа для наружной установки и кабельных линий.

Подстанция КТП-П 100

от 336 600 р.

Киосковая трансформаторная подстанция для электроснабжения сетей 6–10/0,4 кВ.

Конфигурации подстанции

Подстанция КТП-ТВ 100

Киосковая трансформаторная подстанция для наружной установки и сетей 6–10/0,4 кВ.

от 187 000

р.

Подстанция КТП-ТК 100

Киосковая подстанция 100 кВа для наружной установки и кабельных линий.

от 261 800

р.

Подстанция КТП-П 100

Киосковая трансформаторная подстанция для электроснабжения сетей 6–10/0,4 кВ.

от 336 600

р.

Варианты устанавливаемых трансформаторов

Трансформатор ТМ 100/10(6)/0.4

от 146 700 р.

Трансформатор мощностью 100 кВА для работы в сетях 10/6 кВ с понижением до 0,4 кВ.

Трансформатор ТМГ 100/10(6)/0.4

от 146 700 р.

Надёжный силовой трансформатор 100 кВА для распределительных и понижающих подстанций 10/6–0,4 к

Трансформатор ТСЗ/ТСЛ 100/10(6)/0,4

от 399 500 р.

Сухой трансформатор 100 кВА для безопасного распределения энергии 10(6)–0,4 кВ.

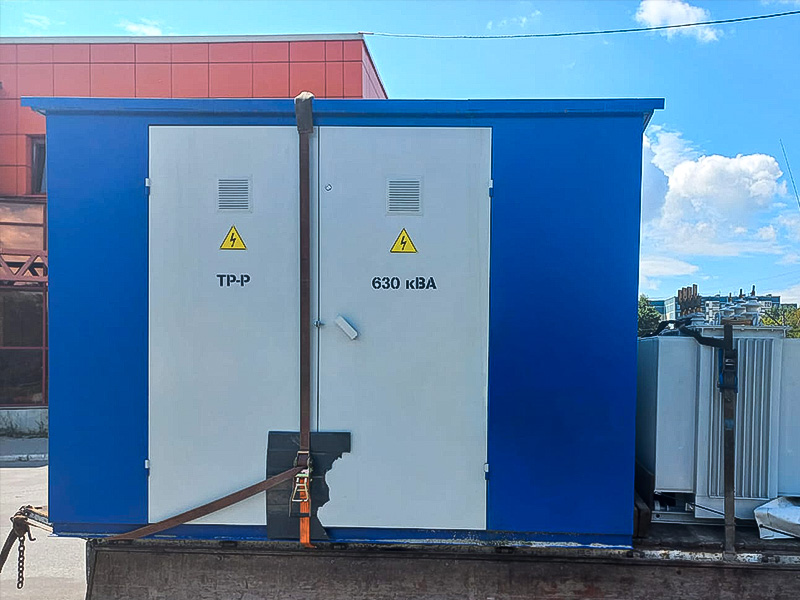

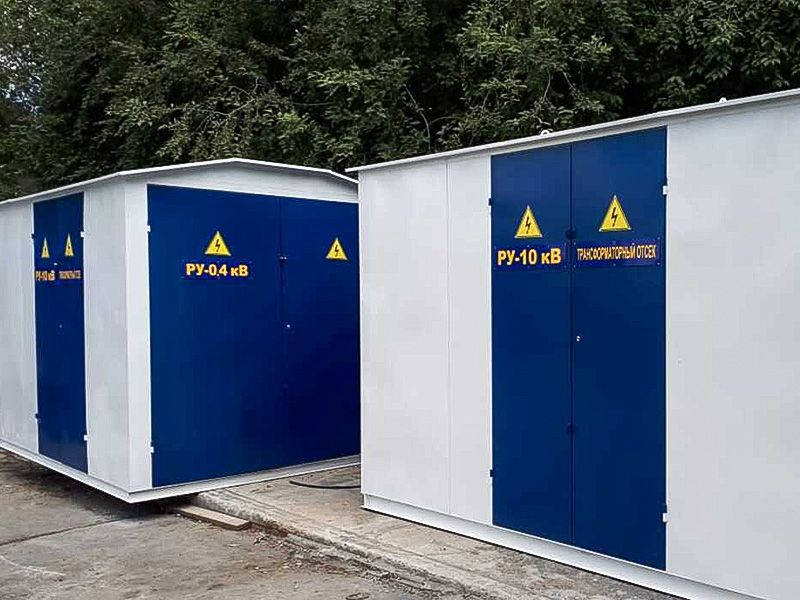

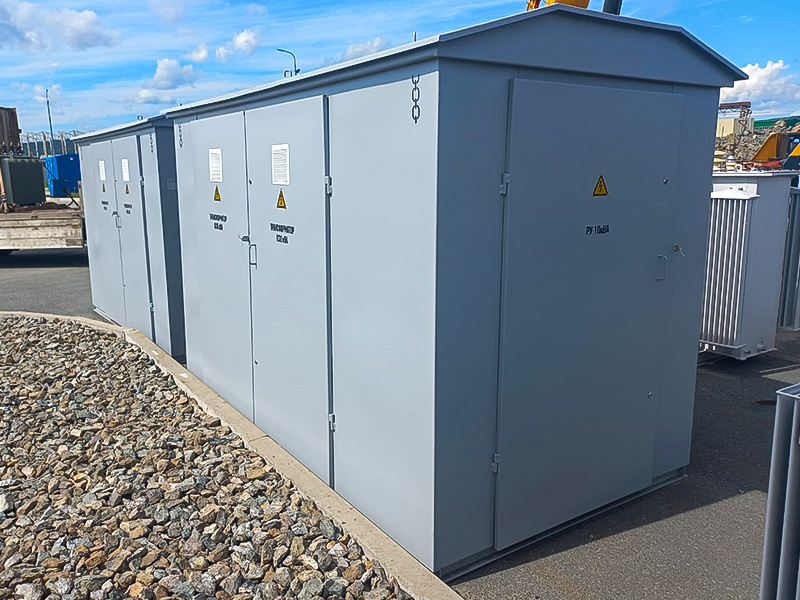

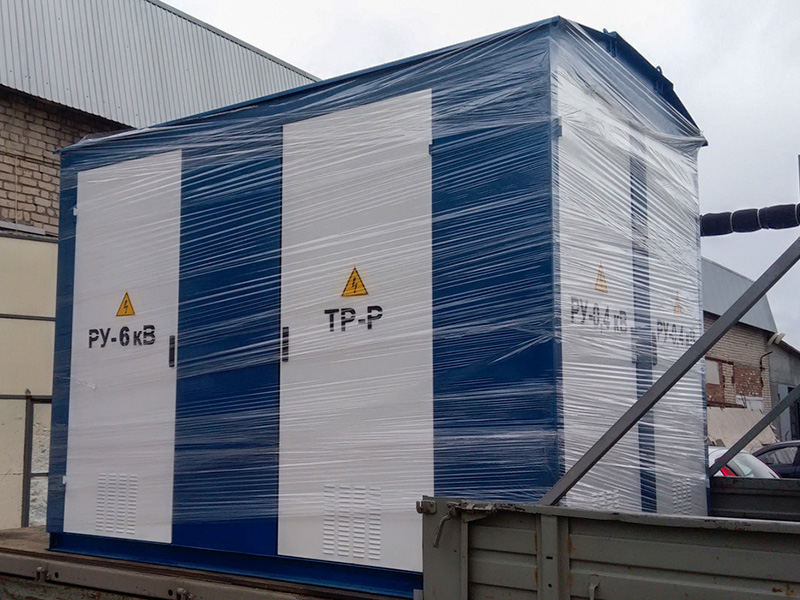

Примеры готовых подстанций

Посмотрите примеры выполненных подстанций, собранных на нашем производстве.

Технические характеристики КТП киоскового типа

Наименование	Значение
Мощность силового трансформатора, кВА	25-1600
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Ток электрической стойкости на стороне ВН, кА	51
Ток термической стойкости на стороне ВН, кА	20
Исполнение по вводу ВН	Кабельный, воздушный
Исполнение по выводу НН	Кабельный, воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий	5 (10)
КТП-ТК — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H)	2760 х 2100 х 2400
КТП-ТВ — Габаритные размеры, не более, мм в транспортном состоянии (L х B х H (Н1)	1900 х 2100 х 2400 (4000)
Масса не более, кг	1200

Технические характеристики КТП киоскового типа

№	Обозначение	Наименование	Кол-во
1	(QW) QSG	Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6) кВ	1
2	FV1-FV3	Разрядник вентильный или ОПН 10(6)*	3
3	FV4-FV6	Разрядник вентильный или ОПН 10(6)	3
4	FU1-FU3	Предохранитель ПКТ 10(6) кВ	3
5	Q1-Q2	Разъединитель 0,4 кВ	1
6	QF1-QF2	Автоматический выключатель 16 А	3
7	QF1-QF3	Автоматический выключатель 10 А	3
8	TA1-TA3	Трансформатор тока	3
9	SA1-SA4	Переключатель 380 В/16 А	2
10	SA2-SA3	Выключатель 380 В/10 А	2
11	PI, PR	Счетчик электроэнергии	1
12	EK	Резистор подогрева	2
13	BL, KL	Фотореле	1
14	KM	Магнитный пускатель ПМ	1
15	HL	Потолочный патрон Е27	1
16	V	Вольтметр 0-500 В	1
17	XS	Штепсельная розетка 36 В	1
18	TV	Понижающий трансформатор 220/36 В	1
19	QF1-QFn	Автоматический выключатель (или рубильник с предохранителями)	10 (5)
20	T	Силовой трансформатор**	1

* — Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным вводом поставляется по заказу потребителя.
** — Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

Собственное производство
Сертификаты на продукцию
Контроль качества

Рассчитаем КП за 1 день

Оставьте заявку и мы выполним расчет проекта уже на следующий день.

Мы соберем у вас все необходимые данные и подготовим точную техническую спецификацию вместе с индивидуальной схемой КТП — быстро, профессионально, с учётом всех требований.

Надёжные КТП-100 кВА от российского производителя

Комплектные трансформаторные подстанции КТП-100 кВА предназначены для приёма, понижения и распределения электроэнергии в сетях 6–10/0,4 кВ. Данный тип подстанций широко применяется для электроснабжения объектов ЖКХ, жилых и общественных зданий, а также коммерческих и небольших промышленных объектов. КТП-100 кВА обеспечивают стабильную и безопасную работу распределительных сетей при оптимальном соотношении мощности, габаритов и эксплуатационных затрат.

Подстанции рассчитаны на длительную эксплуатацию при наружной установке и соответствуют требованиям действующих ГОСТ и технических регламентов.

Назначение и область применения КТП-100

КТП-100 используются для преобразования напряжения 6 или 10 кВ в 0,4 кВ с последующим распределением электроэнергии между потребителями. Подстанции данного класса мощности применяются на следующих объектах:

объекты жилищно-коммунального хозяйства;
многоквартирные и малоэтажные жилые дома;
школы, детские сады, медицинские учреждения;
торговые и административные здания;
насосные станции, котельные, инженерные сооружения.

Варианты исполнения подстанций КТП-100

В зависимости от схемы электроснабжения и условий эксплуатации подстанции КТП-100 выпускаются в нескольких исполнениях:

КТП-ТВ 100 Киосковая подстанция для наружной установки с воздушным вводом, применяется в распределительных сетях и на объектах ЖКХ.
КТП-ТК 100 Киосковое исполнение с кабельным вводом, используется при подземной прокладке линий и в городской застройке.
КТП-П 100 Киосковая трансформаторная подстанция для воздушных линий, востребована в сельских и дачных сетях.

Конструктивные особенности КТП-100

В состав подстанции входят силовой трансформатор мощностью 100 кВА, устройства высокого и низкого напряжения, аппаратура защиты и коммутации. Металлический корпус с антикоррозийным покрытием обеспечивает защиту оборудования от внешних воздействий и увеличивает срок службы подстанции. Конструкция предусматривает удобство монтажа и обслуживания.

КТП-100 кВА от производителя

Купить трансформаторную подстанцию КТП-100 кВА можно напрямую от производителя с гарантией и полным комплектом технической документации. Подбор конфигурации осуществляется с учётом проекта и условий эксплуатации.

Оставьте заявку — специалисты рассчитают стоимость, подготовят коммерческое предложение и организуют поставку в ваш регион.
