Силовые масляные трансформаторы ТМГ

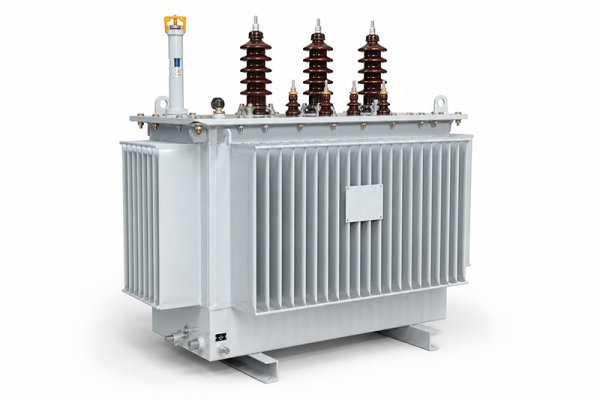

Трансформатор ТМГ 400/10(6)/0.4

Герметичный трёхфазный масляный трансформатор предназначен для понижения напряжения в сетях 50 Гц. Отличается высокой надёжностью, не требует обслуживания, устойчив к перепадам температур и рассчитан на длительный срок эксплуатации.

от 315 000 руб.

Для точного расчёта стоимости оставьте заявку.
Поставка — прямо от завода ЕЗВО, без посредников. Цена указана ориентировочно и может меняться в зависимости от комплектации.

Расчитать стоимость

Опросный лист

Скачать чертеж

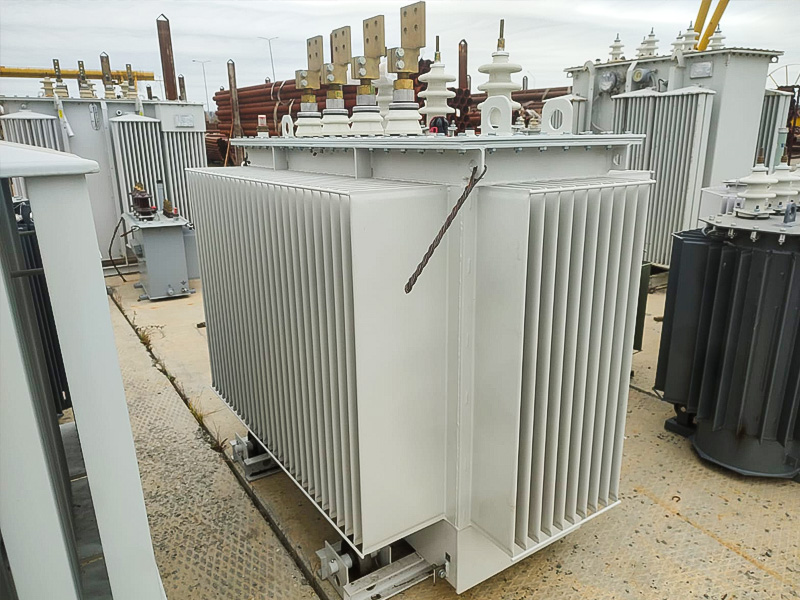

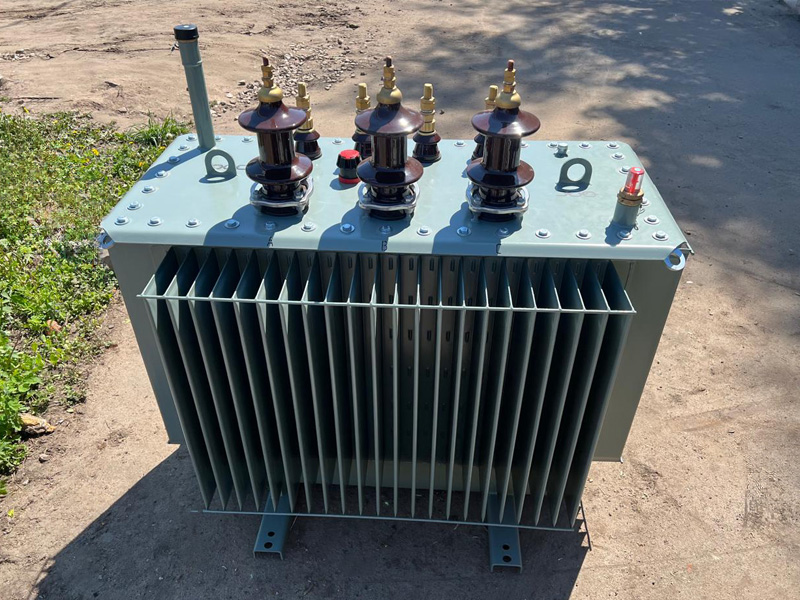

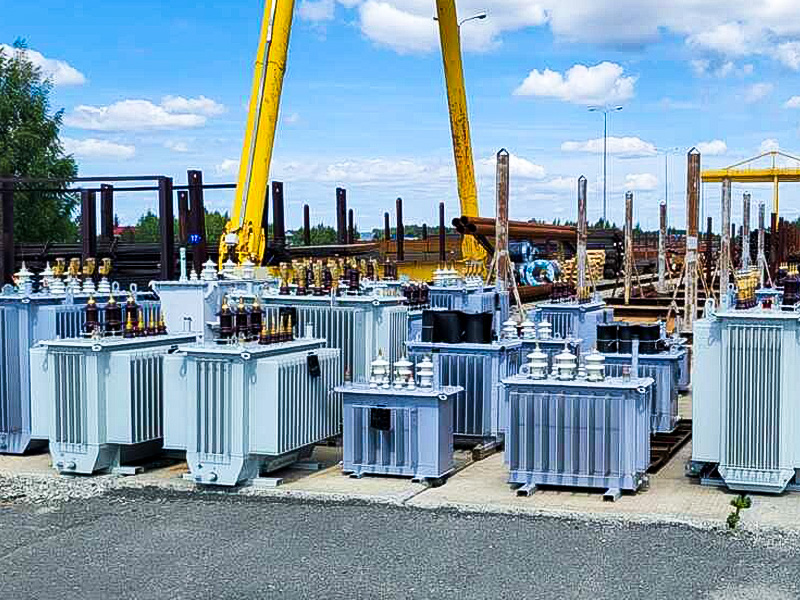

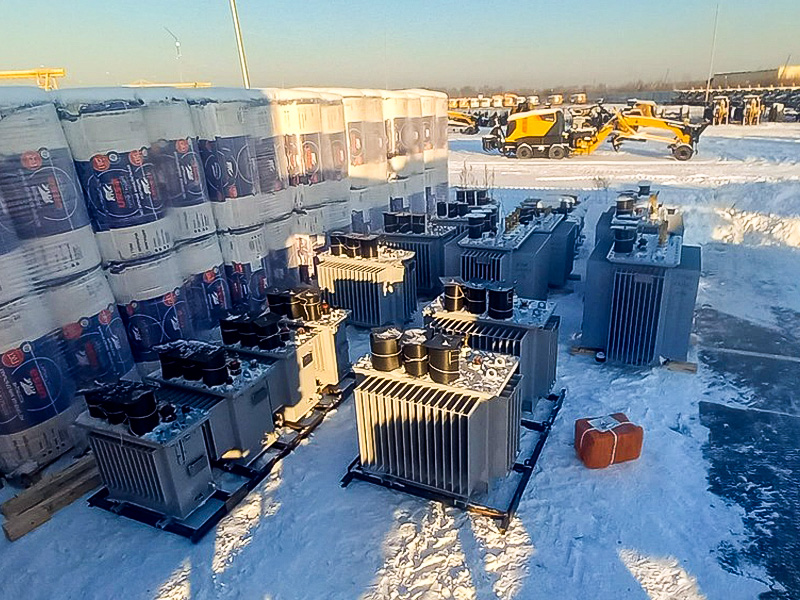

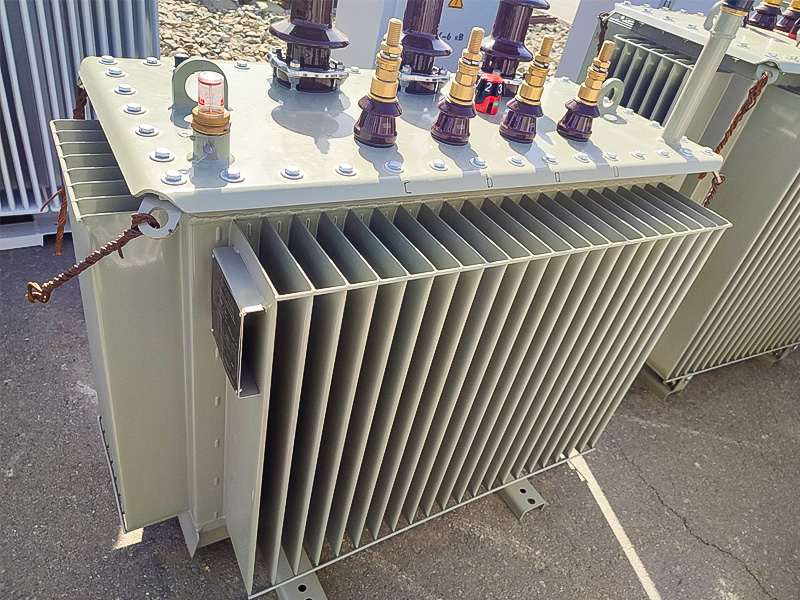

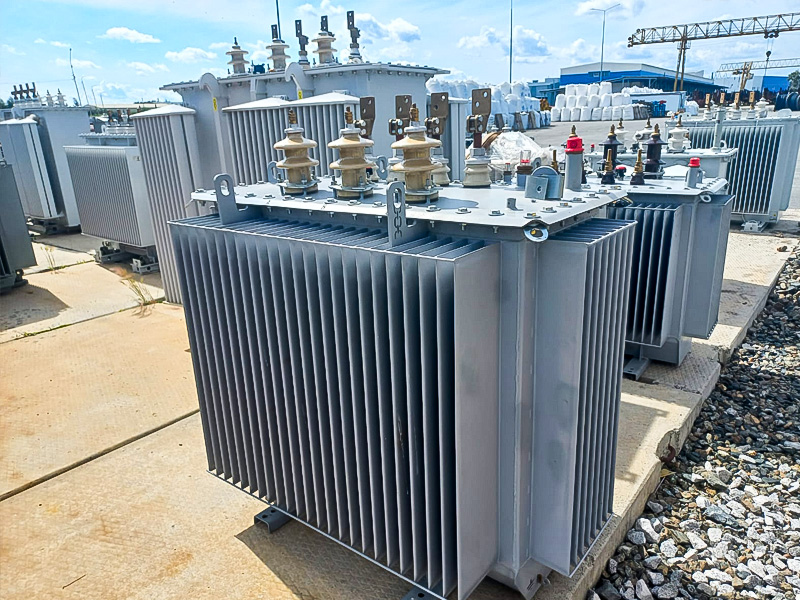

Трансформаторы, произведённые на нашем заводе

Посмотрите примеры выполненных трансформаторов, собранных на нашем производстве.

Технические характеристики трансформаторов ТМГ

Тип трансформатора	Потери холостого хода	Потери короткого замыкания	Ток холостого хода, %	Ток короткого замыкания, %
ТМГ-25	120	600	3,2	4,5
ТМГ-40	160	880	3	4,5
ТМГ-63	230	1200	2,8	4,5
ТМГ-100	320	1970	2,6	4,5
ТМГ-160	460	2650	2,4	4,7
ТМГ-250	650	3100	2,3	4,5
ТМГ-400	830	5500	2,1	4,5
ТМГ-630	1050	7600	2	5,5
ТМГ-1000	1550	10200	1,8	5,5
ТМГ-1250	1950	13000	1,5	5,5
ТМГ-1600	2050	16000	1,3	5,5

Габаритно-весовые характеристики

Тип трансформатора	Габаритные размеры, мм (ДлинаШиринаВысота)	Масса, кг
ТМГ-25	840 х 520 х 970	270
ТМГ-40	880 х 525 х 1050	355
ТМГ-63	945 х 600 х 1100	430
ТМГ-100	1250 х 650 х 1450	590
ТМГ-160	1250 х 850 х 1470	870
ТМГ-250	1400 х 950 х 1570	1200
ТМГ-400	1450 х 950 х 1500	1550
ТМГ-630	1620 х 1200 х 1950	2100
ТМГ-1000	1750 х 1200 х 1970	2900
ТМГ-1250	1966 х 1155 х 1930	2935
ТМГ-1600	2050 х 1400 х 2300	4200

Собственное производство
Сертификаты на продукцию
Контроль качества

Рассчитаем КП за 1 день

Оставьте заявку и мы выполним расчет проекта уже на следующий день.

Мы соберем у вас все необходимые данные и подготовим точную техническую спецификацию вместе с индивидуальной схемой КТП — быстро, профессионально, с учётом всех требований.

Трансформатор ТМГ 400: назначение и конструктивные особенности

Трёхфазные двухобмоточные масляные трансформаторы серии ТМГ мощностью 400 кВА предназначены для преобразования электрической энергии путём понижения или повышения напряжения в распределительных сетях электроснабжения. Оборудование работает в сетях переменного тока частотой 50 Гц и применяется на промышленных, коммунальных и инфраструктурных объектах.

Благодаря естественному масляному охлаждению и переключению ответвлений без возбуждения трансформаторы данного типа отличаются высокой надёжностью, стабильными эксплуатационными параметрами и длительным сроком службы. Они оптимально подходят для эксплуатации в районах с умеренным и умеренно-холодным климатом.

Условия эксплуатации

Силовые трансформаторы ТМГ 400 рассчитаны на работу в широком диапазоне климатических условий:

температура окружающей среды от +40 до −45 °C (умеренный климат);
от +40 до −60 °C (умеренно-холодный климат);
высота установки — не более 1000 метров над уровнем моря.

Эксплуатация допускается только в среде, не содержащей токопроводящей пыли, агрессивных, химически активных или взрывоопасных газов и паров, способных ухудшить характеристики оборудования. Установка в зонах с интенсивными вибрациями, ударами или постоянной тряской не допускается.

Конструкция трансформатора ТМГ

Конструкция включает активную часть, переключатель, бак, крышку с вводами высокого и низкого напряжения, а также расширитель с воздухоосушителем (встроенным либо вынесенным). Для трансформаторов с объёмом масла от 1000 кг дополнительно применяется термосифонный фильтр.
Магнитопровод выполнен по стержневой схеме с плоскошихтованной сборкой из холоднокатаной электротехнической стали, что обеспечивает снижение потерь и повышение энергоэффективности. Обмотки высокого напряжения оснащены регулировочными отводами, подключёнными к переключателю, расположенному над активной частью.

Бак представляет собой сварную металлическую конструкцию овальной или прямоугольной формы, оснащённую подъёмными крюками, заземляющей пластиной и сливной пробкой для масла. Герметичность разъёмных соединений обеспечивается уплотнениями из маслостойкой резины.

Купить трансформатор ТМГ 400 от производителя

Если вы планируете купить трансформатор ТМГ 400 напрямую от производителя, данная модель станет оптимальным выбором для надёжного электроснабжения объектов различного назначения. Поставка оборудования осуществляется с заводов-изготовителей с соблюдением требований ГОСТ и технических регламентов, что гарантирует стабильное качество и длительный срок службы.

Завод-производитель трансформаторов ТМГ 400 обеспечивает полный цикл изготовления — от подбора электротехнической стали и намотки обмоток до заводских испытаний и контроля параметров. Это позволяет предложить конкурентоспособную цену, точное соответствие заявленным характеристикам и возможность изготовления оборудования под техническое задание заказчика.

Заказывая трансформатор ТМГ 400 напрямую с завода, вы получаете сертифицированную продукцию, официальную гарантию, техническую поддержку и минимальные сроки поставки. Возможна поставка трансформаторов в различных климатических исполнениях и с необходимыми номиналами напряжения.
