Силовые масляные трансформаторы ТМЗ

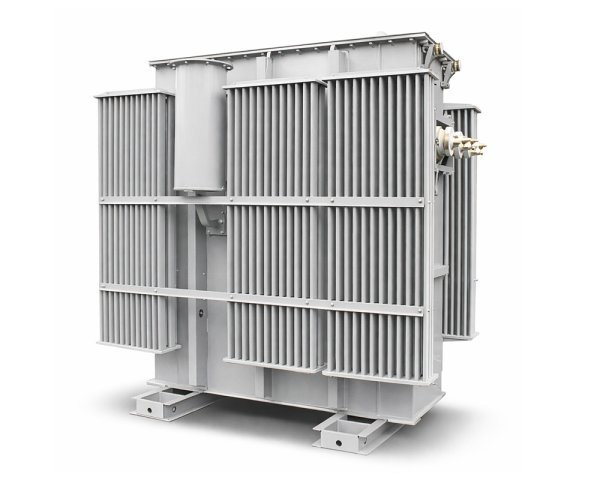

Трансформатор ТМЗ 2500/10(6)/0.4

Масляный трансформатор мощностью 2500 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

от 1 874 500 руб.

Для точного расчёта стоимости оставьте заявку.
Поставка — прямо от завода ЕЗВО, без посредников. Цена указана ориентировочно и может меняться в зависимости от комплектации.

Расчитать стоимость

Опросный лист

Скачать чертеж

Трансформаторы, произведённые на нашем заводе

Посмотрите примеры выполненных трансформаторов, собранных на нашем производстве.

Технические характеристики трансформаторов ТМЗ

Номинальная мощность	Потери, ВТ КЗ	Потери, Вт ХХ	Ток, % ХХ	Напряжение, % КЗ	Габаритные размеры ТМЗ, мм (Д х Ш х В)	Масса, кг
ТМЗ-250	3700	740	2,3	4,5	1800 х 1200 х 1750	1400
ТМЗ-400	5500	950	2,1	4,5	1850 х 1250 х 1800	1800
ТМЗ-630	7600	1310	1,8	5,5	1863 х 1180 х 1465	2150
ТМЗ-1000	10800	1900	1,2	5,5	1955 х 1185 х 1580	2725
ТМЗ-1250	10800	2650	1,2	4,8	2120 х 1260 х 1985	3920
ТМЗ-1600	16500	2650	1,0	6,0	2160 х 1260 х 1985	4150
ТМЗ-2500	24000	3750	0,8	6,0	2290 х 1390 х 2630	7100

Собственное производство
Сертификаты на продукцию
Контроль качества

Рассчитаем КП за 1 день

Оставьте заявку и мы выполним расчет проекта уже на следующий день.

Мы соберем у вас все необходимые данные и подготовим точную техническую спецификацию вместе с индивидуальной схемой КТП — быстро, профессионально, с учётом всех требований.

Применение трансформаторов ТМЗ

Трансформаторы ТМЗ – это трехфазные двухобмоточные устройства с естественным масляным охлаждением и переключением без возбуждения. Они предназначены для преобразования электроэнергии (снижения или повышения напряжения) в сетях энергосистем и у потребителей электроэнергии. Работают с переменным током частотой 50 Гц.

Условия использования трансформаторов ТМЗ

Эти трансформаторы рассчитаны на работу в умеренном (от +40 до –45 °С) или умеренно-холодном (от +40 до –60 °С) климате. Максимальная высота установки над уровнем моря – 1000 м. Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, которые могут негативно повлиять на работу оборудования. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Описание конструкции трансформаторов ТМЗ

Конструкция трансформатора ТМЗ относится к герметичному закрытому типу и не требует использования расширительного бака. Для компенсации теплового расширения масла в процессе эксплуатации применяется специальная азотная подушка, создаваемая в верхней части бака над уровнем диэлектрика. Все вводы выполнены фланцевыми для надежного подключения.
Корпус (бак) агрегата обладает повышенной механической прочностью и рассчитан на работу под избыточным давлением до 75 кПа, сохраняя целостность при остаточном давлении до 50 кПа. Конструктивно трансформатор включает в себя несколько ключевых узлов: активную часть (сердечник с обмотками), устройство переключения, собственно бак, крышку с установленными вводами высокого (ВН) и низкого напряжения (НН), а также термосифонный фильтр — последний присутствует в моделях мощностью от 1000 кВА.

Сердечник (магнитная система) стержневого типа, выполнен методом плоскостной шихтовки из высококачественной холоднокатаной электротехнической стали. Обмотка ВН снабжена регулировочными отводами, выведенными в её внешние слои. Технология изготовления предполагает блочную намотку, когда обмотка высшего напряжения наматывается поверх обмотки низшего. Надежная осевая фиксация обмоток обеспечивается ярмовыми балками, которые создают давление через изоляционные прокладки.

Активная часть жестко закреплена в верхней зоне бака. Над ней смонтирован переключатель, соединенный с регулировочными отводами обмоток ВН. Сам бак представляет собой сварную металлоконструкцию в овальном или прямоугольном исполнении. В его нижней секции расположены пластина для заземления и сливная пробка особой конструкции, позволяющая также отбирать пробы масла без её полного вывинчивания. Для монтажа к фундаменту к днищу приварены опоры с крепежными отверстиями.

На крышке или стенке бака размещены вспомогательные устройства: привод переключателя с индикацией положения, предохранительный клапан и другие элементы. Вводы ВН и НН являются съемными, что позволяет производить замену изоляторов без демонтажа активной части. Для полной герметизации всех разъемных соединений используются уплотнительные элементы из специальной маслостойкой резины.
