масляные трансформаторы ТМЗ

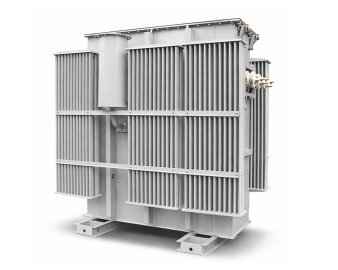

Трансформатор ТМЗ 630/10(6)/0.4

от 445 000 р.

Масляный трансформатор мощностью 630 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

Трансформатор ТМЗ 400/10(6)/0.4

от 330 000 р.

Масляный трансформатор мощностью 400 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

Трансформатор ТМЗ 2500/10(6)/0.4

от 1 874 500 р.

Масляный трансформатор мощностью 2500 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

Трансформатор ТМЗ 250/10(6)/0.4

от 243 000 р.

Трехфазный двухобмоточный трансформатор ТМЗ с масляным охлаждением для работы в сетях 50 Гц. Герметичная конструкция без расширителя с азотной подушкой. Предназначен для наружной установки в умеренном климате (до -45 °С или -60 °С).

Трансформатор ТМЗ 1600/10(6)/0.4

от 1 067 000 р.

Масляный трансформатор мощностью 1600 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

Трансформатор ТМЗ 1250/10(6)/0.4

от 946 000 р.

Масляный трансформатор мощностью 1250 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

Трансформатор ТМЗ 1000/10(6)/0.4

от 643 500 р.

Масляный трансформатор мощностью 1000 кВА с высоким напряжением 35 кВ и низким напряжением 6 или 10 кВ. Герметичная конструкция с азотной подушкой, естественным масляным охлаждением и системой ПБВ.

Трансформаторы, произведённые на нашем заводе

Посмотрите примеры выполненных трансформаторов, собранных на нашем производстве.

Собственное производство
Сертификаты на продукцию
Контроль качества

Рассчитаем КП за 1 день

Оставьте заявку и мы выполним расчет проекта уже на следующий день.

Мы соберем у вас все необходимые данные и подготовим точную техническую спецификацию вместе с индивидуальной схемой КТП — быстро, профессионально, с учётом всех требований.

Масляные трансформаторы ТМЗ от производителя — надёжность для сложных условий эксплуатации

Силовые масляные трансформаторы серии ТМЗ — это специализированное электрооборудование для понижения и преобразования напряжения в сетях 6(10)/0,4 кВ, рассчитанное на эксплуатацию в условиях повышенных климатических, механических и электрических нагрузок. Трансформаторы ТМЗ применяются там, где к надёжности и устойчивости оборудования предъявляются особые требования: на железнодорожных объектах, в тяжёлой промышленности, энергетике, телекоммуникациях и на инфраструктурных узлах.

Компания ЕЗВО осуществляет производство трансформаторов ТМЗ мощностью от 250 до 2500 кВА с напряжением 6 или 10 кВ. Оборудование соответствует требованиям ГОСТ, отраслевых стандартов и может изготавливаться с учётом специфики проекта и технического задания заказчика.

Назначение и области применения трансформаторов ТМЗ

Трансформаторы ТМЗ представляют собой трёхфазные двухобмоточные силовые трансформаторы с естественным масляным охлаждением (ONAN) и переключением без возбуждения. Они предназначены для понижения или повышения напряжения в сетях переменного тока частотой 50 Гц и используются как в энергосистемах, так и у конечных потребителей электроэнергии.

Основные области применения:

железнодорожные объекты и тяговые подстанции;
предприятия тяжёлой и перерабатывающей промышленности;
энергетические и распределительные подстанции;
объекты связи и телекоммуникаций;
инфраструктурные и стратегические объекты.

Ключевые особенности и преимущества трансформаторов ТМЗ

Трансформаторы серии ТМЗ отличаются повышенной стойкостью к коротким замыканиям, перегрузкам и внешним воздействиям. Улучшенная система изоляции и оптимизированные электрические параметры обеспечивают сниженные потери и стабильную работу оборудования в течение всего срока службы.

Основные характеристики:

диапазон мощностей — от 250 до 2500 кВА;
номинальное напряжение — 6/0,4 кВ и 10/0,4 кВ;
герметичное исполнение без расширителя;
масляное охлаждение с естественной циркуляцией;
возможность оснащения ПБВ;
соответствие требованиям ГОСТ и стандартам РЖД.

Условия эксплуатации трансформаторов ТМЗ

Трансформаторы ТМЗ предназначены для работы в условиях умеренного и умеренно-холодного климата при температуре окружающей среды от +40 до –45 °С или до –60 °С в расширенном исполнении. Высота установки над уровнем моря — не более 1000 м. Оборудование не предназначено для эксплуатации в средах с агрессивными газами, токопроводящей пылью, а также в зонах с постоянными вибрациями и ударными нагрузками.

Конструкция и техническое исполнение трансформаторов ТМЗ

Трансформаторы ТМЗ имеют герметичную конструкцию без расширительного бака. Компенсация изменения объёма масла осуществляется за счёт азотной подушки над зеркалом масла. Бак трансформатора выполнен из сварной металлоконструкции повышенной прочности и выдерживает избыточное давление до 75 кПа.

Магнитная система — плоскошихтованная, стержневого типа, изготовлена из холоднокатаной электротехнической стали. Обмотки высокого и низкого напряжения выполнены методом блочной намотки, что повышает механическую прочность и устойчивость к электродинамическим нагрузкам. Регулировочные отводы расположены в последних слоях обмотки ВН.

Для трансформаторов мощностью 1000 кВА и выше предусмотрен термосифонный фильтр. Вводы ВН и НН имеют фланцевое исполнение и допускают замену без подъёма активной части. Все разъёмные соединения герметизированы маслостойкими уплотнениями.

Преимущества трансформаторов ТМЗ от ЕЗВО

собственное производство по ГОСТ и ТУ;
высокая надёжность для эксплуатации в тяжёлых условиях;
индивидуальная комплектация под требования проекта;
оперативная подготовка коммерческого предложения;
гарантия от 3 лет и сервисная поддержка;
поставки по всей России и странам СНГ;
полный комплект технической документации.

Нужен трансформатор ТМЗ под конкретный технический проект?

Оставьте заявку — специалисты ЕЗВО подберут оптимальную модель, рассчитают стоимость, сроки изготовления и подготовят всю необходимую документацию.
