Комплектные двухтрансформаторные подстанции киоскового типа 2КТП

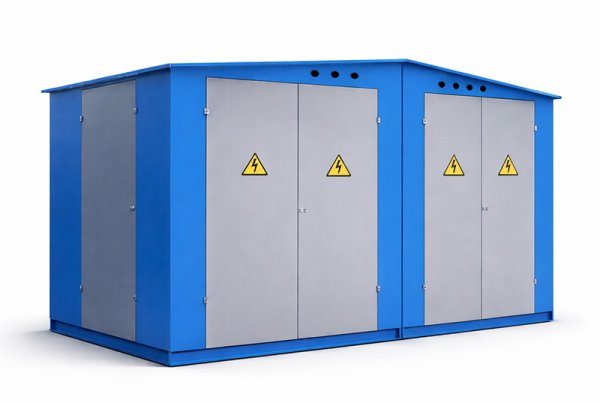

Подстанция 2КТП 400

Двухтрансформаторная подстанция предназначена для приёма, понижения и распределения электроэнергии в сетях 6(10)/0,4 кВ, обеспечивает резервирование питания, надёжную работу и безопасную эксплуатацию объектов.

от 510 850 руб.

Для точного расчёта стоимости оставьте заявку.
Поставка — прямо от завода ЕЗВО, без посредников. Цена указана ориентировочно и может меняться в зависимости от комплектации.

Расчитать стоимость

Опросный лист

Скачать чертеж

Конфигурации подстанции

Подстанция 2КТП-ТВ 400

от 510 850 р.

Двухтрансформаторная подстанция предназначена для приёма, понижения и распределения электроэнергии в сетях 6(10)/0,4 кВ.

Подстанция 2КТП-ТК 400

от 699 550 р.

Двухтрансформаторные подстанции с разъединителем ВНА для приёма и распределения электроэнергии в сетях 6(10)/0,4 кВ.

Подстанция 2КТП-П 400

от 886 500 р.

Проходные двухтрансформаторные подстанции для приёма и распределения электроэнергии 6(10)/0,4 кВ.

Варианты устанавливаемых трансформаторов

Трансформатор ТМ 400/10(6)/0.4

от 315 000 р.

Масляный силовой трансформатор для понижения напряжения 10(6) кВ до 0,4 кВ.

Трансформатор ТМГ 400/10(6)/0.4

от 315 000 р.

Герметичный масляный трансформатор ТМГ для понижения напряжения 10(6) кВ до 0,4 кВ.

Трансформатор ТСЗ/ТСЛ 400/10(6)/0,4

от 810 000 р.

Сухой силовой трансформатор ТСЗ/ТСЛ для понижения напряжения 10(6) кВ до 0,4 кВ.

Примеры готовых подстанций

Посмотрите примеры выполненных подстанций, собранных на нашем производстве.

Технические характеристики 2КТП киоскового типа

Приведенные в таблице технические характеристики актуальны для типовых трансформаторных подстанций стандартной комплектации, мощность которых варьируется от 25 кВА до 2500 кВА. При необходимости трансформаторные подстанции городского типа «киоск» мощностью до 400 кВА могут быть изготовлены в уменьшенном исполнении по запросу заказчика.

Наименование параметра	Значение
Мощность силового трансформатора, кВА	2*25-1000
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6;10
Номинальное напряжение на стороне низкого напряжения (НН), кВ	0,4
Ток электрической стойкости на стороне ВН, кА	51
Ток термической стойкости на стороне ВН, кА	20
Способ подключения ВН	Кабельный, воздушный
Способ подключения НН	Кабельный, воздушный
Степень защиты по ГОСТ 14254	Ip23
Количество отходящих линий	5 (10)
Габаритные размеры 2 КТП-Т, не более, мм в транспортном состоянии (L х B (В1) х H)	2800 х 2100 (5000) х 2400
Габаритные размеры 2 КТП-ТВ, не более, мм в транспортном состоянии (L х B (В1) х H (Н1)	1900 х 2100 (5000) х 2400 (4000)
Масса не более, кг

Электрическая схема и перечень используемого оборудования

№	Обозначение	Наименование	Количество
1	(QW) QSG	Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6)кВ	2
2	FV1-FV3	Разрядник вентильный или ОПН 10(6)*	6
3	FV4-FV6	Разрядник вентильный или ОПН 10(6)	6
4	FU1-FU3	Предохранитель ПКТ 10(6) кВ	6
5	Q1-Q2	Разъединитель 0,4 кВ	4
6	QF1-QF2	Автоматический выключатель 16 А	6
7	QF1-QF3	Автоматический выключатель 10 А	6
8	TA1-TA3	Трансформатор тока	6
9	SA1-SA4	Переключатель 380В/16А	4
10	SA2-SA3	Выключатель 380В/10А	4
11	PI, PR	Счетчик электрической энергии	2-4
12	EK	Резистор подогрева	4
13	BL, KL	Фотореле	2
14	KM	Магнитный пускатель ПМ	2
15	HL	Патрон потолочный Е27	2
16	V	Вольтметр 0-500В	2
17	XS	Штепсельная розетка 36В	2
18	TV	Понижающий трансформатор 220/36В	2
19	QF1-QFn	Автоматический выключатель (или рубильник с предохранителями)	до 20
20	T	Силовой трансформатор**	2

* - Разрядник вентильный или ОПН (10) 6 для подстанций с кабельным подключением поставляется по запросу заказчика.
** — Силовой трансформатор в комплекте поставки не предусмотрен, поставляется по заказу потребителя.

Собственное производство
Сертификаты на продукцию
Контроль качества

Рассчитаем КП за 1 день

Оставьте заявку и мы выполним расчет проекта уже на следующий день.

Мы соберем у вас все необходимые данные и подготовим точную техническую спецификацию вместе с индивидуальной схемой КТП — быстро, профессионально, с учётом всех требований.

Двухтрансформаторные подстанции 2КТП — надёжное решение для систем электроснабжения

Двухтрансформаторные комплектные трансформаторные подстанции 2КТП предназначены для приёма, преобразования и распределения электрической энергии в сетях среднего и низкого напряжения. Данный тип подстанций широко применяется в промышленности, жилищно-коммунальном хозяйстве, на объектах коммерческой недвижимости, в энергетической и инфраструктурной сферах. Использование двух силовых трансформаторов обеспечивает повышенную надёжность электроснабжения и возможность резервирования нагрузки.

Подстанции 2КТП рассчитаны на работу в сетях переменного тока частотой 50 Гц и номинальным напряжением 6(10) кВ на стороне высокого напряжения с понижением до 0,4 кВ на стороне низкого напряжения. Конструкция позволяет эксплуатировать оборудование в различных климатических условиях, включая умеренный и умеренно-холодный климат, что делает двухтрансформаторные подстанции универсальным решением для большинства регионов.

Корпус двухтрансформаторной подстанции выполняется из металла или железобетона и обеспечивает защиту оборудования от атмосферных воздействий, механических повреждений и несанкционированного доступа. Внутри размещаются силовые трансформаторы, распределительные устройства высокого и низкого напряжения, аппараты защиты, автоматики и учёта электроэнергии. Компоновка оборудования обеспечивает удобство обслуживания, безопасность персонала и соответствие требованиям действующих нормативных документов.

Двухтрансформаторные 2КТП позволяют гибко распределять нагрузку между трансформаторами, снижать потери электроэнергии и повышать эффективность работы системы электроснабжения. При выходе одного трансформатора из строя второй может обеспечить питание ответственных потребителей, что особенно важно для промышленных предприятий и объектов с непрерывным технологическим процессом.

Каталог двухтрансформаторных подстанций 2КТП включает решения различной мощности и исполнения, с возможностью подбора оптимальной конфигурации под конкретные условия эксплуатации. Оборудование изготавливается в соответствии с требованиями ГОСТ и проходит обязательные заводские испытания. Это гарантирует надёжность, долговечность и стабильную работу подстанций на протяжении всего срока службы.

Двухтрансформаторные подстанции 2КТП — это современное, экономически обоснованное и технически выверенное решение для построения надёжных систем электроснабжения.
